AI算力需求正在改变半导体行业的增长方式。过去几十年，芯片性能提升主要依靠摩尔定律：晶体管做得更小、密度更高。但随着先进制程继续微缩，金属间距、功耗、漏电、散热、良率和成本都开始逼近边界，单纯依赖“更小节点”已不足以满足需求。
野村证券亚太科技分析师Donnie Teng团队在研报中提出，半导体行业的增长逻辑已从晶体管密度提升转向“3D晶体管、背面供电与多元新材料的组合创新”。这意味着AI不仅拉动GPU需求，还在推动芯片制造底层工艺的革新。
更直接的投资含义是，过去被视为配套环节的材料、耗材、基板、特种气体、化合物半导体，正成为决定先进芯片性能的关键因素。尤其从2027年开始，背面供电、晶圆键合NAND、玻璃核心基板、光子SOI等技术进入放量期，材料环节可能迎来一轮系统性重估。
台积电仍是这条链条里最重要的放大器。其先进产能扩张、SoIC混合键合、高NA EUV导入及本土化采购比例提升，都会把订单传导到设备、材料和零部件公司。与上一轮半导体周期不同，这一轮不是单一制程升级，而是结构、封装、材料同时切换。
先进制程的问题在于代价越来越高。从7nm到3nm，再到下一代节点，金属间距继续压缩会带来更严重的功耗、漏电和散热问题。低NA EUV和DUV的图形化能力也受限，多重曝光可以解决一部分精度问题，但成本和良率压力随之上升。
因此，先进逻辑芯片开始转向更复杂的结构创新。GAA环绕栅极晶体管会继续向堆叠式cFET演进，提高栅极对沟道的控制能力和集成度。背面供电则通过将供电网络从晶圆正面移到背面，减少后端布线拥堵，为标准单元缩小留下空间。
这些变化对工艺用量有直接影响。先进制程芯片的CMP步骤会增加约20%-30%，背面供电还需要两片晶圆叠加，晶圆消耗量接近翻倍。相关设备和材料需求从2026年开始启动，2027年进入快速放量期，2030年有望成为先进芯片标配。
高NA EUV是下一代先进制程的核心装备，数值孔径从0.33提升到0.55，分辨率提升至8nm，目标是消除3nm以下节点的多重曝光需求。单台设备价格超过4亿美元。但高NA EUV需要更薄的光刻胶层，传统化学放大型光刻胶无法满足要求，金属氧化物光刻胶成为关键材料。现有EUV光刻胶价格约5000美元/加仑，高NA EUV专用金属氧化物光刻胶可达1万至4万美元/加仑，单价提升2至8倍。
AI芯片越来越依赖先进封装，因为单颗芯片继续做大、继续堆算力会碰到功耗、互联、散热和制造良率的多重限制。SoIC混合键合将在2026至2027年迎来需求激增，主要用于AI芯片与HBM的高密度集成。相比传统微凸块工艺，混合键合实现Cu-Cu直接连接，互联密度提升一个数量级，带宽从200GB/s提升至1TB/s。
元股证券封装基板也在换材料。玻璃核心基板相比传统ABF有机基板，热膨胀系数更低、平整度更高、散热更好、信号损耗更低，更适合大尺寸、高功耗、高速信号芯片。博通有望在2027年率先把玻璃核心基板用于交换ASIC，英特尔也将其作为下一代先进封装核心材料推进研发。
AI数据中心的瓶颈不仅在GPU，也在通信。高速光模块和CPO共封装光学推动光通信产业链上行，1.6T模块普及和硅光迁移成为两条主线。磷化铟衬底用于EML与CW激光芯片，是光模块核心材料。受铟金属出口管控和生产良率瓶颈影响，2025至2027年磷化铟持续供给紧张，价格维持高位。另一条路线是光子SOI晶圆，用于硅光集成芯片PIC，成本仅为磷化铟衬底的25%，更适合规模化量产。
随着AI带来的制造工艺变化，会重新推高硅片需求。常规市场需求年均增长约5%。台积电、三星、英特尔扩产，每年再带来2-3个百分点需求增量。背面供电、晶圆键合NAND、光子SOI三大新技术，还会额外贡献每年2-3个百分点需求。合计看，12英寸硅片整体年均需求增速接近10%。供给端没那么快，硅片产能扩张受设备交期和资本开支节奏限制，很难立刻跟上需求。2027年起供需缺口逐步显现，环球晶圆、信越、SUMCO等头部企业议价能力修复，长约价格持续上调。

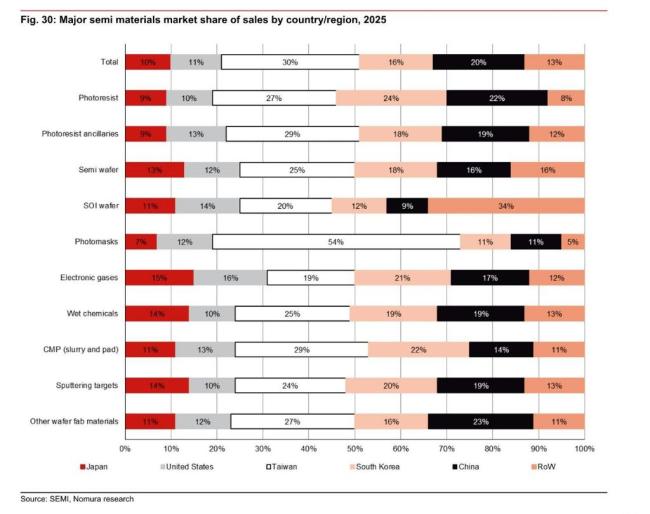

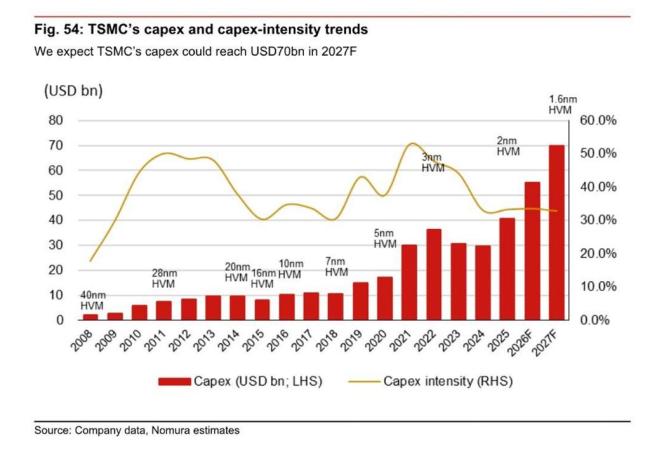

台积电2027年资本开支有望达到700亿美元，全球26座先进晶圆厂与封装基地推进扩产。先进产能释放会直接拉动设备、材料、零部件需求。更重要的是，台积电持续提高设备、零部件、材料的本土与区域采购比例，覆盖原材料、零部件、耗材、厂区设备等类别。这给区域供应商打开认证导入窗口，中国台湾省和大陆材料企业如果能通过认证，份额提升速度会明显快于普通周期。
产业落地节奏清晰，2026年GAA晶体管、SoIC混合键合、InP衬底启动，小批量供货开始出现。2027年背面供电、晶圆键合NAND、玻璃核心基板集中起量，进入更大规模量产阶段。2028年DRAM-on-logic架构进入规模化应用，边缘AI与汽车电子成为驱动力。2029至2030年高NA EUV量产，金属氧化物光刻胶、新型掩膜版材料全面导入。
材料环节过去十年跑输设备，但现在变化来了：3D结构、新材料、先进封装同时推进，材料单耗和价值量都在上升。这轮变化最值得重视的地方在于：AI没有只带来一轮GPU景气实盘配资资讯，而是把半导体制造从“制程微缩”推向“结构创新+材料替换+先进封装”。从硅片到玻璃基板，从GPU到光通信，产业链的价值分配正在被重新写一遍。
